LED (Diodo Emisor de Luz)




¿Que es un led? Un led o diodo emisor de luz es un dispositivo semiconductor (diodo) que emite luz incoherente de espectro reducido cuando se polariza de forma directa la unión PN del mismo y circula por él una corriente eléctrica. Se trata de una tecnología de iluminación con una vida útil más larga, mayor resistencia a vibraciones, economía de energía y de espacio. FUNCIONAMIENTO Cuando conectamos con polarización directa el diodo led el semiconductor de la parte de arriba permite el paso de la corriente que circulará por las patillas (cátodo y ánodo) y al pasar por el semiconductor, este semiconductor emite luz. Características de cualquier tipo de led -Potencia Es el principal parámetro que nos indica que tan potente será la bombilla . Si elegimos un LED de baja potencia nos servirá para tener una luz secundaria o necesitaremos varios si lo que queremos es iluminar toda una habitación. En ocasiones puede aparecer la potencia equivalente con respecto a las bombillas tradicionales. Puede venir de las siguientes maneras: 8 W → 50 W incandescencia 7 W → 60 W equivalencia - Luminosidad O flujo luminoso. La luminosidad es un valor que nos va a venir en lúmenes y nos indica la intensidad de la luz que emite. Lo normal es que a mayor potencia, mayor luminosidad, pero puede haber casos en los que esto no es así. Para una misma potencia podemos encontrar variaciones en los lúmenes , es un valor importante que depende de el sitio o distancia que desea iluminar. -Temperatura de color La temperatura de color debe ser una de las que debemos mirar siempre. Este dato nos va a indicar el color de la luz de nuestra bombilla. Sabemos también que podemos obtener luz de un color diferente dependiendo del material que este hecho el semiconductor así se puede obtener diodos led que emitan luces de distintos colores (aluminio ,galio, indio, fosforo etc)
https://www.youtube.com/watch?v=Jr6tcXnDHIo

Transmisor


El transmisor:

 Es un instrumento que capta la variable en proceso y la transmite a distancia a un instrumento indicador o controlador. Es un equipo que emite una señal, código o mensaje a través de un medio. Para lograr una sesión de comunicación se requiere: un transmisor, un medio y un receptor.
 Tipos de transmisores
Transmisor neumático
TRANSMISORES NEUMÀTICOS: Son aquellos utilizados como energía el aire comprimido o el gas. Los componentes básicos de un transmisor neumáticos son:


          Elemento primario de medición.
   Sistema Tobera-Obturador.
       Amplificador Neumático.
 Sistema de Retroalimentación

.
TRANSMISORES ELECTRÓNICOS:
Son aquellos que utilizan como energía señales eléctricas de 4-20 mA., a veces es sustituida por un valo de 1.5V

Resultado de imagen para transmisores electricos
TRANSMISORES INTELIGENTES:
Hasta hace poco, los transductores y transmisores había sido de tipo analógico, convirtiendo movimientos mecánicos y cambios en propiedades eléctricas en señales normalizadas de 3-15 PSI. O 4-20 mA DC. Un nuevo tipo de transmisores, basado en microprocesadores, ofrece una mayor capacidad y confiabilidad que sus antecesores,

Ajustes
Como calibrar un transmisor:
Chequeo y Ajustes Preliminares: Observar el estado físico del equipo, desgaste de piezas, limpieza y respuesta del equipo.


Determine los errores de indicación del equipo comparado con un patrón adecuado (según el rango y la precisión).

Llevar ajustes de cero, multiplicación, angularidad y otros adicionales a los margenes recomendados para el proceso o que permita su ajuste en ambas direcciones (no en extremos) excuadramientos preliminares. Lo cual reducirá al mínimo el error de angularidad.

Ajuste de cero: Colocar la variable en un valor bajo de cero a 10 % del rango o en la primera división representativa a excepción de los equipos que tienen supresión de cero o cero vivo, para ello se debe simular la variable con un mecanismo adecuado, según rango y precisión lo mismo que un patrón adecuado.

Si el instrumento que se esta calibrando no indica el valor fijado anteriormente, se debe ajustar del mecanismo de cero( un puntero, un resorte, reóstato, tornillo micrométrico, etc)
 .

Si el equipo tiene ajustes adicionales con cero variable, con elevaciones o supresiones se debe hacer después del punto anterior de ajuste de cero.

Ajuste de multiplicación: Colocar la variable en un valor alto del 70 al 100 %.

Si el instrumento no indica el valor fijado, se debe ajustar el mecanismo de multiplicación o span ( un brazo, palanca, reóstato o ganancia).

Repetir los dos últimos pasos hasta obtener la calibración correcta para los valores alto y bajo.

Ajuste de angularidad:

Colocar la variable al 50% del span.

Si el incremento no indica el valor del 50% ajustar el mecanismo de angularidad según el equipo. Repetir los dos últimos pasos 4 y 5 hasta obtener la calibración correcta, en los tres puntos. Nota: Después de terminar el procedimiento se debe levantar un acta de calibración, aproximadamente en cuatro puntos: Valores teóricos contra valores reales ( lo mas exactamente posible), tanto ascendente como descendente para determinar si tiene histéresis.




Fotoresistor o fotoresistencia


El fotoresistor
Un fotorresistor o fotorresistencia es un componente electrónico cuya resistencia disminuye con el aumento de intensidad de luz incidente.​ Puede también ser llamado fotoconductor, célula fotoeléctrica o resistor dependiente de la luz, cuyas siglas, LDR, se originan de su nombre en inglés light-dependent resistor. Su cuerpo está formado por una célula fotorreceptora y dos patillas. En la siguiente imagen se muestra su símbolo eléctrico.
El valor de resistencia eléctrica de un LDR es bajo cuando hay luz incidiendo en él (puede descender hasta 50 ohms) y muy alto cuando está a oscuras (varios megaohmios).


Características
Su funcionamiento se basa en el efecto fotoeléctrico. Un fotorresistor está hecho de un semiconductor de alta resistencia como el sulfuro de cadmio, CdS.​ Si la luz que incide en el dispositivo es de alta frecuencia, los fotones son absorbidos por las elasticidades del semiconductor dando a los electrones la suficiente energía para saltar la banda de conducción. El electrón libre que resulta, y su hueco asociado, conducen la electricidad, de tal modo que disminuye la resistencia. Los valores típicos varían entre 1 MΩ, o más, en la oscuridad y 100 Ω con luz brillante.

Resultado de imagen para fotoresistor simbolo
Las células de sulfuro del cadmio se basan en la capacidad del cadmio de variar su resistencia según la cantidad de luz que incide en la célula. Cuanta más luz incide, más baja es la resistencia. Las células son también capaces de reaccionar a una amplia gama de frecuencias, incluyendo infrarrojo (IR), luz visible, y ultravioleta (UV).


La variación del valor de la resistencia tiene cierto retardo, diferente si se pasa de oscuro a iluminado o de iluminado a oscuro. Esto limita a no usar los LDR en aplicaciones en las que la señal luminosa varía con rapidez. El tiempo de respuesta típico de un LDR está en el orden de una décima de segundo. Esta lentitud da ventaja en algunas aplicaciones, ya que se filtran variaciones rápidas de iluminación que podrían hacer inestable un sensor (p. ej., tubo fluorescente alimentado por corriente alterna). En otras aplicaciones (saber si es de día o es de noche) la lentitud de la detección no es importante.

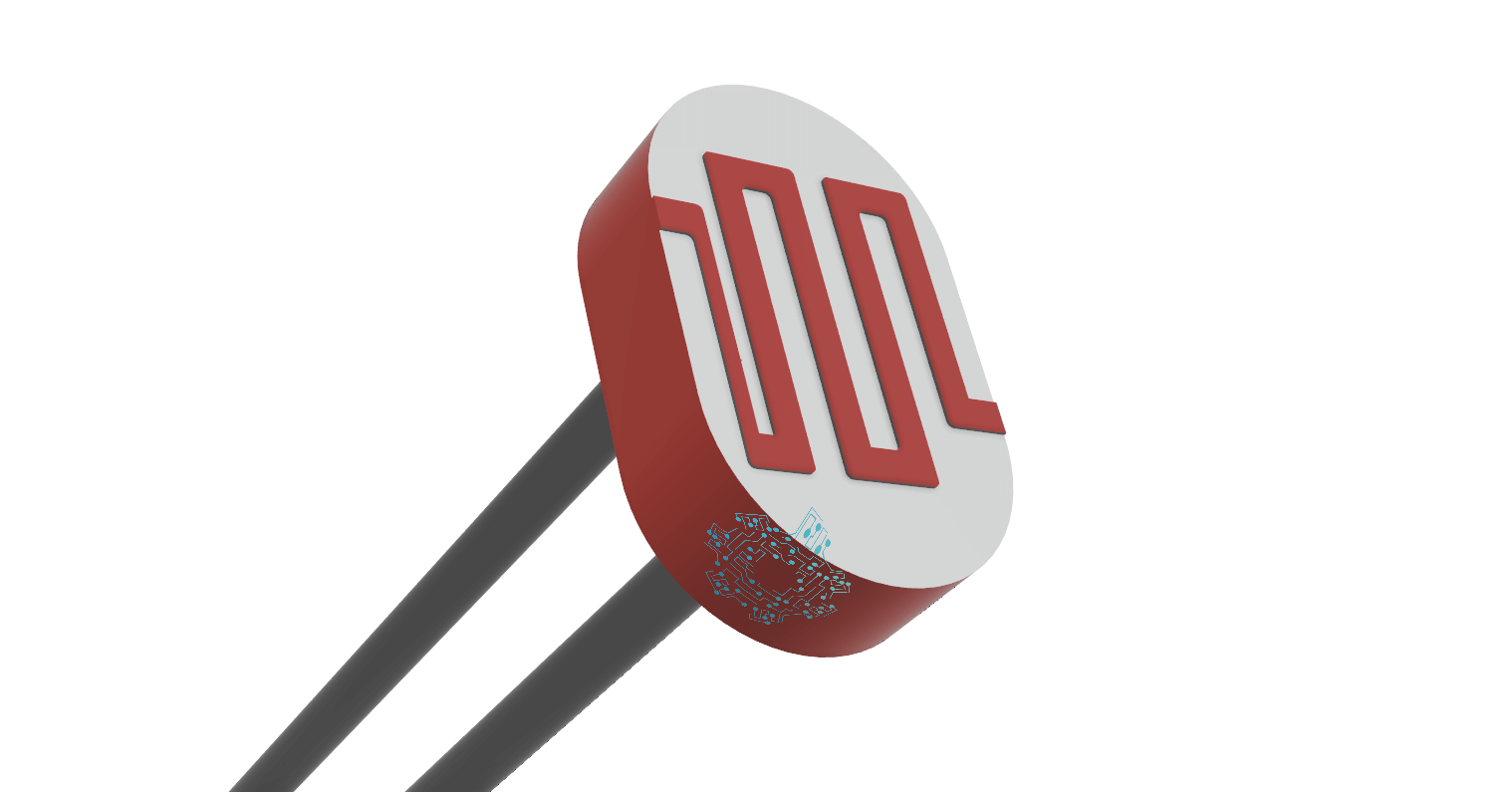

 Resultado de imagen para fotoresistor
Se fabrican en diversos tipos y pueden encontrarse en muchos artículos de consumo, como por ejemplo en cámaras, medidores de luz, relojes con radio, alarmas de seguridad o sistemas de encendido y apagado del alumbrado de calles.

También se fabrican fotoconductores de Ge:Cu que funcionan dentro de la gama más baja "radiación infrarroja".



Aqui les dejo un video de como comprobar si un fotoresistor funciona correctamente:




Regulador de voltaje 7805

Para entender su función necesitamos saber lo que es un regulador de voltaje:

Este es un  dispositivo electrónico que se alimenta de una cantidad de tensión determinada y es capaz de entregar una cantidad menor y acondicionada para un equipo determinado.


 Después de saber el concepto de un regulador de voltaje podemos entender mejor que es un regulador de voltaje 7805.

  Un regulador de voltaje LM7805 es un regulador de voltaje que genera +5 voltios.

Una forma fácil de recordar la salida de tensión de una serie de reguladores de voltaje LM78XX son los dos últimos dígitos del número.

-Un LM7805 termina con "05"; Por lo tanto, emite 5 voltios.

-La parte "78" es sólo la convención que los fabricantes de chips usan para denotar la serie de reguladores que producen voltaje positivo.

- La otra serie de reguladores, el LM79XX, es la serie que da salida al voltaje negativo. Por lo tanto:



 LM78XX: Reguladores de tensión que generan tensión positiva, "XX" = tensión de salida.

LM79XX: Reguladores de tensión que generan tensión negativa, "XX" = tensión de salida


El LM7805, como la mayoría de los otros reguladores, es un IC de tres pines.

Resultado de imagen para caracteristicas del regulador 7805
Pin 1 (Pin de entrada): El pin de entrada es el pin que acepta el voltaje de CC entrante, que el regulador de voltaje finalmente regulará hasta 5 voltios.

Pin 2 (Tierra): El pin de tierra establece la tierra para el regulador.



Pin 3 (Pin de salida): El pin de salida es el regulado 5 voltios CC.

Resultado de imagen para regulador 7805 aplicacion
Características del regulador 7805.
Resultado de imagen para caracteristicas del regulador 7805

¿Cómo esta construido su lado interno?
Resultado de imagen para caracteristicas del regulador 7805
Por último:

Aunque este regulador de voltaje puede aceptar un voltaje de entrada de 36 voltios, se recomienda limitar el voltaje a 2-3 voltios más alto que el voltaje regulado de salida. Para un regulador de 5 voltios, no se debe aplicar más de 8 voltios como tensión de entrada. La diferencia entre la tensión de entrada y de salida aparece como calor. Cuanto mayor sea la diferencia entre el voltaje de entrada y de salida, más calor se generará. Si se genera demasiado calor, a través del alto voltaje de entrada, el regulador puede recalentarse. Si el regulador no tiene un disipador de calor para disipar este calor, puede ser destruido y funcionar mal. Así que las dos opciones son, el diseño de su circuito para que el voltaje de entrada que entra en el regulador se limita a 2-3 voltios por encima de la tensión de salida regulada o colocar un disipador de calor en su circuito para disipar el calor creado.

https://www.youtube.com/watch?v=mPulOcftpn8


TIP 3055 (Transistor)


El transistor es un dispositivo electrónico semiconductor utilizado para entregar una señal de salida en respuesta a una señal de entrada. Cumple funciones de amplificador, oscilador, conmutador o rectificador. El término «transistor» es la contracción en inglés de transfer resistor («resistor de transferencia»). Actualmente se encuentra prácticamente en todos los aparatos electrónicos de uso diario tales como radios, televisores, reproductores de audio y video, relojes de cuarzo, computadoras, lámparas fluorescentes, tomógrafos, teléfonos celulares, aunque casi siempre dentro de los llamados circuitos integrados.

El transistor consta de tres partes dopadas artificialmente (contaminadas con materiales específicos en cantidades específicas) que forman dos uniones bipolares: el emisor que emite portadores, el colector que los recibe o recolecta y la tercera, que está intercalada entre las dos primeras, modula el paso de dichos portadores (base). A diferencia de las válvulas, el transistor es un dispositivo controlado por corriente y del que se obtiene corriente amplificada. En el diseño de circuitos a los transistores se les considera un elemento activo,​a diferencia de los resistores, condensadores e inductores que son elementos pasivos.

Transistorer (cropped).jpg

De manera simplificada, la corriente que circula por el colector es función amplificada de la que se inyecta en el emisor, pero el transistor solo gradúa la corriente que circula a través de sí mismo, si desde una fuente de corriente continua se alimenta la base para que circule la carga por el colector, según el tipo de circuito que se utilice. El factor de amplificación o ganancia logrado entre corriente de colector y corriente de base, se denomina Beta del transistor. Otros parámetros a tener en cuenta y que son particulares de cada tipo de transistor son: Tensiones de ruptura de Colector Emisor, de Base Emisor, de Colector Base, Potencia Máxima, disipación de calor, frecuencia de trabajo, y varias tablas donde se grafican los distintos parámetros tales como corriente de base, tensión Colector Emisor, tensión Base Emisor, corriente de Emisor, etc. Los tres tipos de esquemas (configuraciones) básicos para utilización analógica de los transistores son emisor común, colector común y base común.
Resultado de imagen para transistor tip3055




Video de como saber si un resistor TIP3055 funciona correctamente:




Los componentes LM317, 1N4001, 7912



Hola muy buenas a todos mi nombre es Adrian y creo que ya me conocen xd pero bueno, te vengo a explicar algunas de las cosas de la electronica en este caso al anterior articulo aqui te e investigado  algunos de los componentes para ti, en esta situacion te voy a contar cosas de los componentes LM317, 1N4001, 7912.
Esto es el templo de la electronica.

LM317

Este es uno de los componentes que te vengo a explicar solo que este viene  con un dicipador per en realidad te vengo a decir algunas de las cosas que este componente tiene.
El LM317 es un regulador de tensión lineal ajustable capaz de suministrar a su salida en condiciones normales un rango que va desde 1,2 hasta 37 Voltios y una intensidad de 1,5 A. Sus pines son tres: ajuste (ADJ), entrada (IN) y salida (OUT).
El complemento al LM317 pero en tensión negativa es el circuito integrado LM337.
Es uno de los primeros reguladores ajustables de la historia; el primero que salió fue el LM117, y más tarde el LM337 el cual tenía una salida negativa; después le siguió el LM317 siendo notablemente popular.

Algunas de las caracteristicas que tiene este componente son:
Regulador monolítico de salida variable: LM117, LM217, LM317 - Electrónica Unicrom
El voltaje entre la patillas ADJ y OUT es siempre de 1.25 voltios (voltaje establecido internamente por el regulador) y en consecuencia la corriente que circula por la resistencia R1 es: IR1 = V/R1 = 1.25/R1.

Algunas de sus aplicaciones mas comunes
Fuente de voltaje variable con el LM317T. La corriente alterna es la más usada en la actualidad por su fácil distribución, pero muchos de los componentes electrónicos que usamos necesitan de corriente continua para su funcionamiento. Es por ello que es necesaria la fuente de alimentación.
Bueno creo que te halla quedado claro como se compone el componente LM317.



Ahora te explicare o te investigare el componente 1N4001.

1N4001
Para empezar ¿que es? este diodo o este componenete
Diodo 1N4001 rectificador. El Diodo rectificador 1N4001 es un rectificador de propósito general. Su función principal es la de conducir corriente en un sola dirección. ... Se utilizan para adecuar un voltaje de corriente alterna y poder linealizar o regularizar estos voltajes.

Resultado de imagen para 1n4001 wikipedia

Descripción

1N4001 es uno de los diodos de una serie muy utilizados en infinidad de equipos electrónicos.

Principales características

  • Tensión máxima en un circuito rectificador de madia onda con carga capacitiva: 500 V (Vef)
  • Corriente en sentido directo: 1 A (If)

Aplicaciones

  • Fuentes de alimentación.
  • Otros dispositivos que lo requieran.

A qui te dejo un video para que veas como es su prueba de funcionamientó.  :v




7912
Ok ahora llegamos a uno de los ultimos componentes de que te voy hablar en este articulo el componente 7912  te investigare que son sus caracteristicas y algunas cosas un poco avanzadas creo yo ya que este se me complico para encontrar informacion confiable y entendible asi que comenzemos

Texas Instruments LM7912CT/NOPBON Semiconductor MC7912CTG

79xx reguladores de tensión se utilizan muy comúnmente en los circuitos electrónicos. El propósito principal de este IC es necesario suministro regulado voltaje negativo a los circuitos. IC 79xx puede proporcionar una salida de tensión negativa constante, a pesar de las fluctuaciones de tensión en su voltaje de entrada. Se encuentra principalmente en los circuitos en los que los circuitos integrados que requieren Vcc + y - se utilizan Vcc.

IC 7912

¿Qué es un regulador de voltaje IC?

El regulador de voltaje IC puede ser definir un circuito integrado que es capaz de proporcionar una tensión de salida constante controlado que no está influenciado por las variaciones de la tensión de entrada, siempre que las variaciones están dentro de los límites prescritos en las condiciones atmosféricas especificadas. Las subidas de tensión pueden dañar o reducir la vida útil de los componentes del circuito. El uso de regulador de voltaje ICs ayuda a evitar este tipo de eventos que mantienen la tensión a los niveles requeridos.
De esto te hablaba van a venir cosas que alomejor todavia no vemos prosigamos .
Resultado de imagen para ic

IC

IC regulador de voltaje 79xx es un negativo de tres pines IC. Es un pequeño circuito integrado utilizado en un circuito para proporcionar una entrada de tensión negativa constante. El número 79 indica que es un regulador negativo de tensión, y xx indica la tensión de salida del circuito integrado. 'XX' puede ser sustituido por la salida controlado por voltaje suministrado por el controlador, por ejemplo, si es 7905, entonces la tensión de salida del circuito integrado es -5 V. Asimismo si es 7912, entonces la tensión de salida del IC es - 12 voltios y así sucesivamente. El nombre de la IC puede variar según el fabricante como LM79xx, L79xx, MC79xx etc.
Resultado de imagen para ic
IC 79xx requiere disipador de calor para su operación segura. Disipador de calor aumenta la disipación de calor, por lo tanto la vida útil del dispositivo se puede ampliar.
Resultado de imagen para disipador de calor
CI

79xx y salida voltajes

Número IC Voltaje de salida 7905 -05 Voltios 7912 -12 Voltios 7915 -15 Voltios 7918 -18 Voltios

79xx Pin configuración de salida

Pin cabo Configuración IC 79xx.

La configuración de los pines de IC 79xx se muestra en el gráfico siguiente.
  • El pasador 1 sirve como un terminal de tierra (0 V).
  • El pasador 2 sirve como el terminal de entrada (5 V y 24 V).
  • El pin 3 sirve como terminal de salida (5V constante regulada).Resultado de imagen para 7912

Esquema de conexión

IC 79xx se utiliza en circuitos como se muestra en el circuito. Para mejorar la estabilidad, dos condensadores - se utilizan C1 y C2. El condensador C1 se utiliza sólo si el regulador se separa del condensador de filtro de más de 3 ". Debe ser un 2,2 uF condensadores de tántalo sólido o aluminio electrolítico 25μF capacitor. Es necesario para la estabilidad del condensador C2. Por lo general 1 se utiliza uF condensador de tántalo sólido. También puede utilizar aluminio condensadores electrolíticos 25μF. Las cantidades podrán incrementarse sin límite.

Esto es el final si te a gustado mi informacion y la de mis compañeros por favor hazlo saber en los comentarios y esto es el templo de la electronica.

El potenciómetro


Qué es un potenciómetro?

Un potenciómetro es uno de los dos usos que posee la resistencia o resistor variable mecánica (con cursor y de al menos tres terminales). El usuario al manipularlo, obtiene entre el terminal central (cursor) y uno de los extremos una fracción de la diferencia de potencial total, se comporta como un divisor de tensión o voltaje.

Potenciometro rotativo
 Resultado de imagen para potenciometro

Construcción
Tipos de resistencia de variación mecánica para su uso como potenciómetros:
  •  Impresas , realizadas con una pista de carbón o de cermet sobre un soporte duro como papel baquelizado (cartón prespan), fibra de vidrio, baquelita, etc. La pista tiene sendos contactos en sus extremos y un cursor conectado a un patín que se desliza por la pista resistiva.
  • Bobinadas, consistentes en un arrollamiento toroidal de un hilo resistivo (por ejemplo, constantán) con un cursor que mueve un patín sobre el mismo.


Tipos
Segun su aplicacion se distinguen varios tipos:

  • Potenciómetros de Mando. Son adecuados para su uso como elemento de control de la tensión en los aparatos electrónicos. El usuario acciona sobre ellos para variar los parámetros normales de funcionamiento. Por ejemplo, el volumen de un aparato de audio.

  • Potenciómetros de ajuste. Controlan la tensión preajustándola, normalmente en fábrica. El usuario no suele tener que retocar, por lo que no suelen ser accesibles desde el exterior. Existen tanto encapsulados en plástico como sin cápsula, y se suelen distinguir potenciómetros de ajuste vertical, cuyo eje de giro es vertical, y potenciómetros de ajuste horizontal, con el eje de giro paralelo al circuito impreso.


Para comprobar que un potenciómetro funciona adecuadamente es necesario la ayuda de un multímetro como se muestra en el video:
